Barrel Back
Da wir die Barrelback erfolgreich auf der Intermodell vorstellen konnten, geht es jetzt mit der Auslieferung weiter. Wir werden hier einige Bilder von der Messe zeigen.
Thomas Lührsen hat´s auch erwischt. Der Bausatz ist schon in Arbeit.

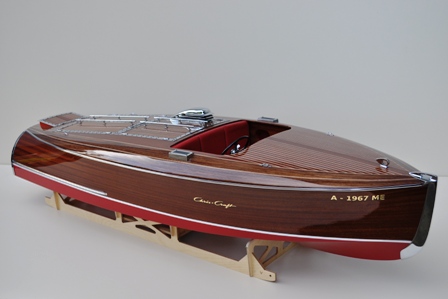

Hier die Mono Cockpit Version für Verbrenner mit 1,4m Länge

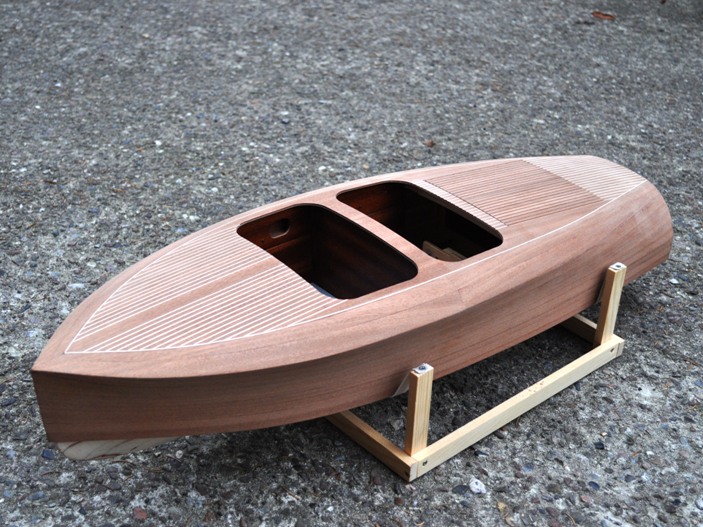

Hier das Rohbau Modell im Maßstab 1:8
Die Barrel Back
Eine Modell Konstruktion von Joachim Wetzel.
Im Forum ist immer der aktuelle Stand von Joachim seinen Bauarbeiten an der 1:8 zu sehen.
Hier das aktuelle Video von Andreas seiner 1:4

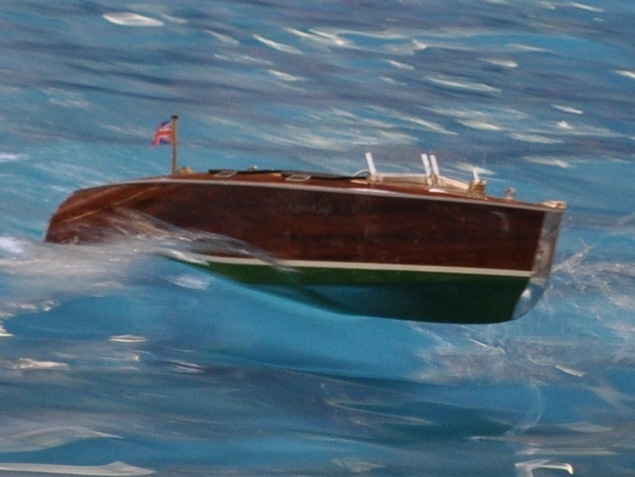

Andreas mit der 1:4 Barrel Back auf der Donau
Die Chris Craft Barrel Back gibt es in zwei Größen.
1:8 und 1:4
Alle Frästeile sind bereits lieferbar.

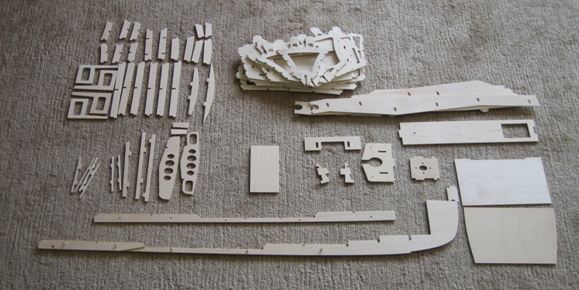

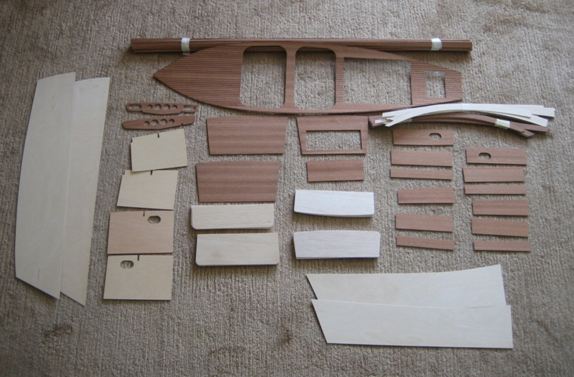

Inhalt des Frästeilesatzes auf einen Blick
Wie im Bild zu sehen ein Überblick über unseren Standard Frästeilesatz der Chris Craft Barrel Back
Im Maßstab 1/8 und 1/4
Enthalten sind die Spanten, der vierteilige Kiel und Frästeile für die Sitze.
Ein Motorträger, die Bodenplatten für die Cockpits vorne und hinten.
Unsere Bauhelling, die den Aufbau des Rumpfes vereinfacht und zusätzlich Hilfsmittel unnötig macht.
Des weiteren finden Sie Rahmenteile für die Motorraumöffnung und eine Serviceöffnung über der Ruderanlage und ein Servobrett zum bequemen Einbau der RC- Anlage.
Abgerundet wird der Frästeilesatz mit Frästeilen die zur Auflage und Anlage der Cockpitböden und der Seitenwände dienen.
Alle eben genannten Bauteile werden gesteckt damit ein langes Suchen der Einbaulage entfällt.
Für die Finale Beplankung Ihres Mahagonibootes Chris Craft Barrel Back bieten wir ebenfalls einen Beplankungssatz an.
In diesem Beplankungssatz sind alle benötigten Leisten die als Rumpfgurte verbaut werden ( nicht im Bild) enthalten. Sämtliche Unterbeplankungsteile als Formfrästeile und Streifenmaterial für die Beplankung des Boden, der Seitenwände sowie Teilbereiche der Rundungen Deck zu Seitenwand (Sichelförmige Frästeile) sind ebenfalls hier Bestandteil.
Für den Innausbau Stil echt wie beim Original finden sie ein Mahagoniarmaturenbrettverkleidung. Formgefräste Seitenwände mit Mahagoniauflage. Die aus Holz gefrästen Sitzauflagen für beide Cockpits. Für die Seitenwandbeplankung sind Mahagonileisten Bestandteil des Beplankungssatzes.
Als besonderes Hilight sind im Beplankungssatz das in Mahagoni formgefräste Deck, die Deckelteile für die Motorraumabdeckung und der Deckel der Serviceöffnung am Ruder.
Besonderheit bei allen eben genannten Bauteilen sind die schon eingefrästen Nuten.
Für Ahornleisten die später nur noch eingeklebt werden müssen um die schöne Fassrückenoptik der Barrel Back zu erzeugen.
Die Beschläge haben wir schon im CAD gezeichnet. Die ersten Muster sind im Maßstab 1:8 aus Bronze gegossen und verchromt. Diese Arbeit haben wir den Profis überlassen, die Ihr Handwerk beherschen. Somit bekommen Sie exelente Qualität komplett gefertigt in Deutschland. Die Urmodelle werden mit modernsten Techniken (Prototyping) hergestellt. Hier wird jede Feinheit vom CAD ins Modell übernommen.

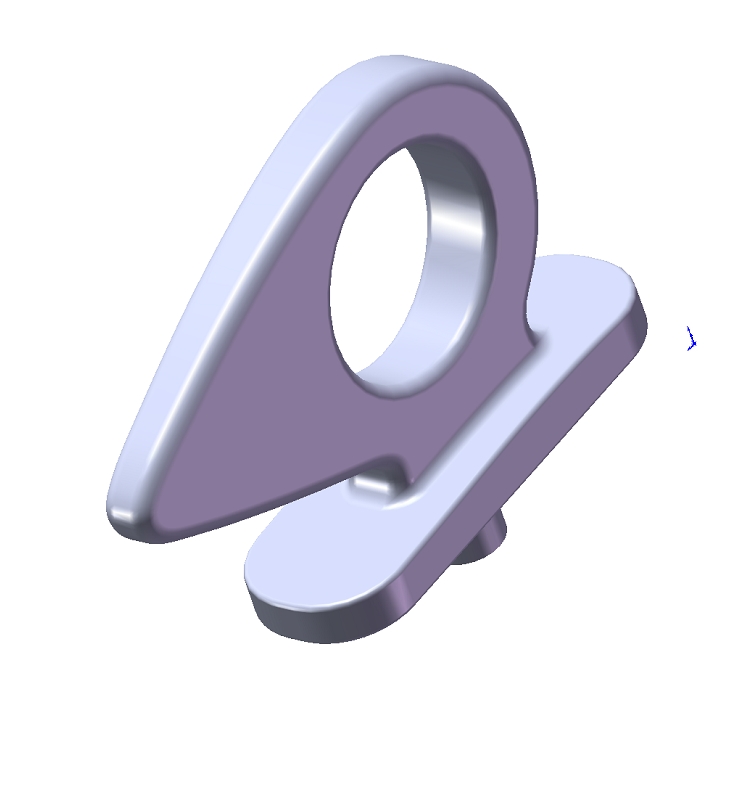

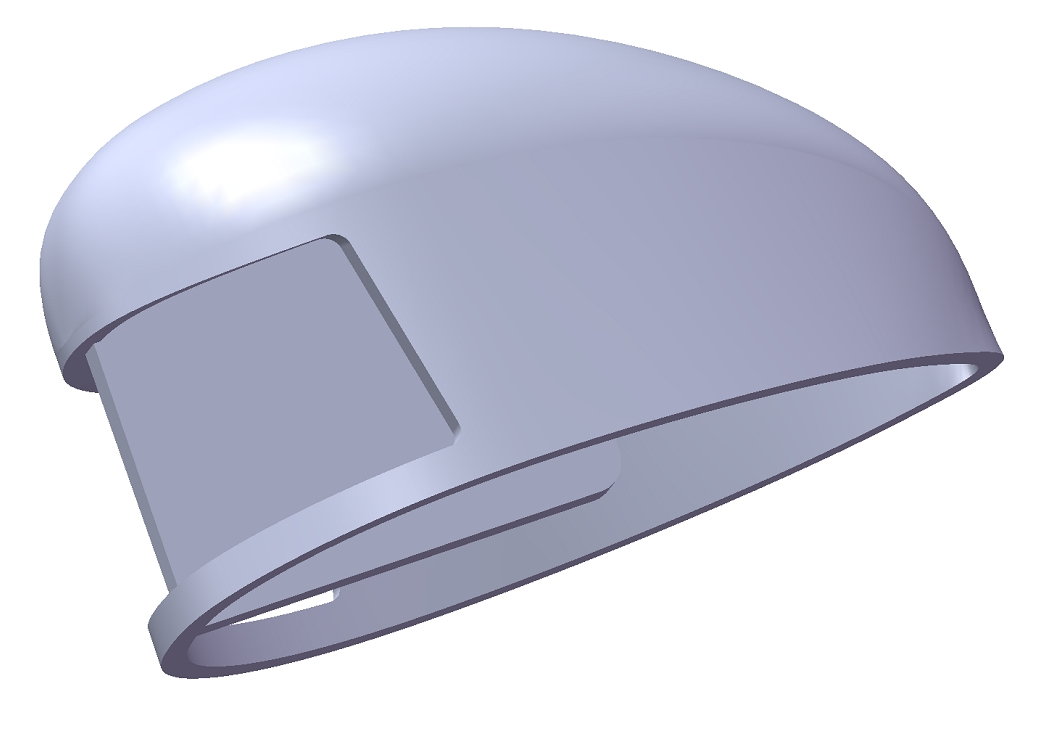

Hier einige der Beschläge aus dem CAD.

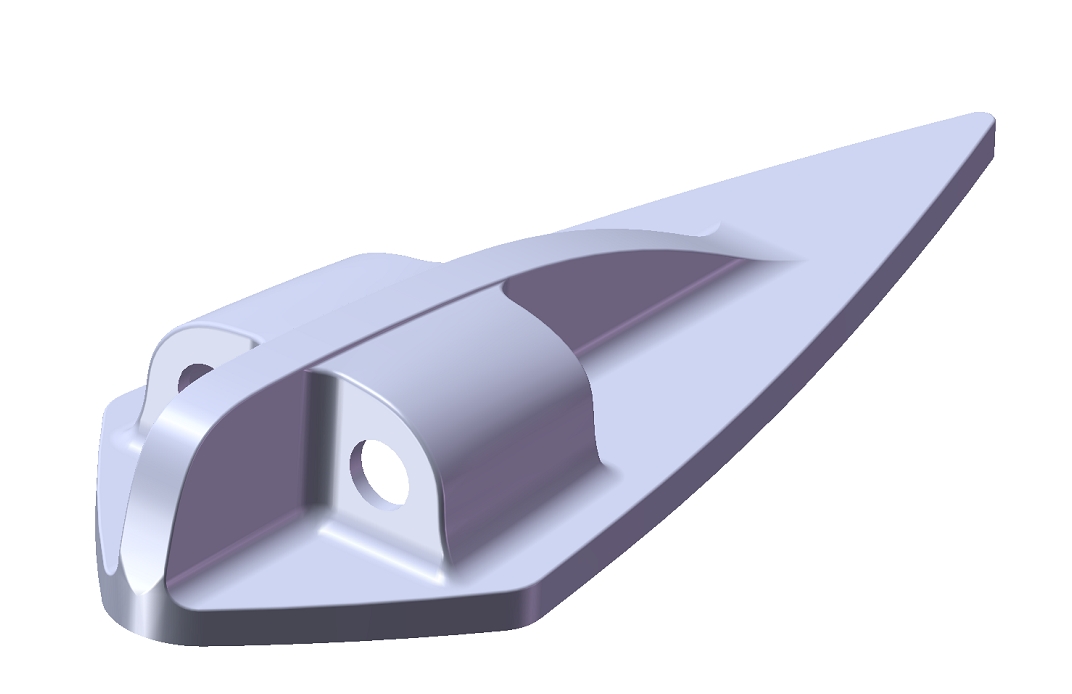

Der Bugsteven Beschlag ist noch eine kleine Herausforderung. Hier müssen wir noch die Bautolleranzen einbeziehen, damit es an jedem Modell passt.
